不锈钢快速接头
不锈钢快速接头
所属分类:由壬接头
发布日期:2018-5-12
浏览:
咨询电话:15350828688
分享此产品:



   TB2HAZHbbAaBuNjt_igXXb5ApXa_!!3828265990.jpgTB22aM3wruWBuNjSszgXXb8jVXa_!!3828265990.jpg

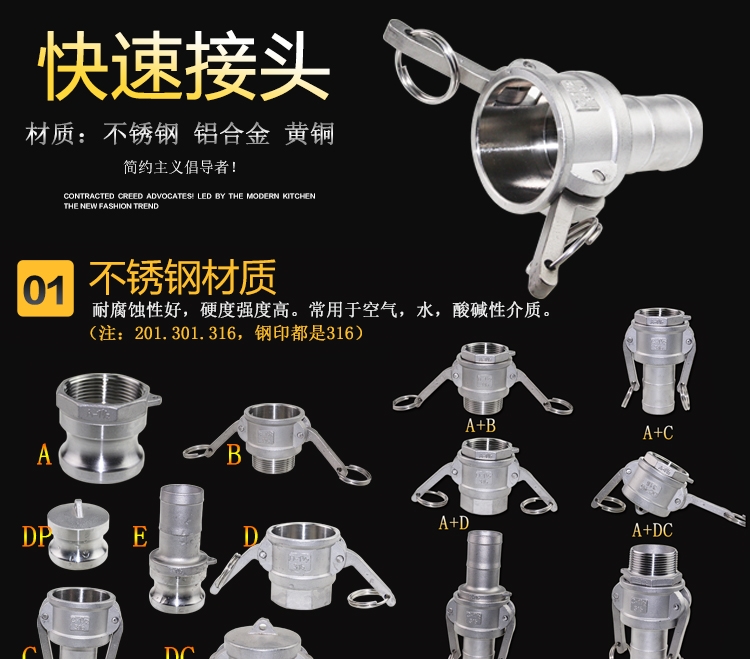

    材料:304 / 316

  规格:1/2” ~ 6” : DN15~DN150

  正常压力: 6.4mpa

  适用温度: —20℃ ~ 232℃

  适用介质:气体、水、油、及一些腐蚀性液体

  连接方式:内螺纹、外螺纹、卡套、焊接、接软管、配法兰等

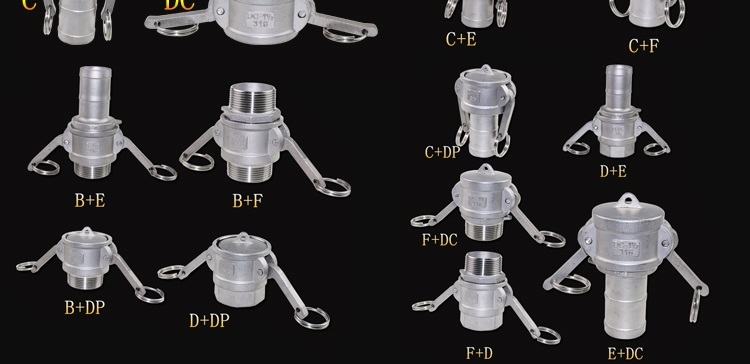

  产品型号:A、B、C、D、E、F、DC、DP



  快速接头说明:快速接头是一种既不需要工具又能实现迅速拆装的管接头。

  快速接头特点:这种管接头使用轻巧灵便、干净利索、广泛应用于液压、气动和润滑流体输送等管路系统中,在急需经常拆装的管路中尤为适用。

  液压快速接头是液压系统中用途广泛的一种管件,它具有不用专门工具即可迅速装拆液压管路的特点。带有密封装置的快速接头还具有防止液体外漏及空气进入的特点,快速接头适用于以油、水、空气为介质的场合,公称压力为10kg/cm,介质温度为-20℃,被广泛用于农业机械、矿山机械、工程机械、航空机械及其他机械之中。我公司生产的液压快速接头有A型,B型,C型,D型,F型,E型,DC型,DP型,其中B,C,E,F型都可以配法兰使用。



  快速接头选型原则:

  1.根据内管管径选双向型(如设备内管为3/4",可选1-1/2"-3/4")

  2.根据输送流体管管径选单向

  3.根据说明书中各规格型号的参数,计算流量选型

  4.快速接头份螺纹连接和法兰连接两种,如使用设备始终向一个方向旋转,可选择螺纹连接或法兰连接,外管螺纹分左右旋向,选择方法:站在装快速接头的方向看设备的旋向,选择外管螺纹旋向应和设备的旋向相反,半分版式法兰左右旋转均可。法兰连接分为两种:螺纹法兰(外管配内螺纹的法兰)和半分环式法兰,半分环式法兰适应于右、左方向旋转的设备。法兰的有关参数一般由用户提供,或注明按国标生产。

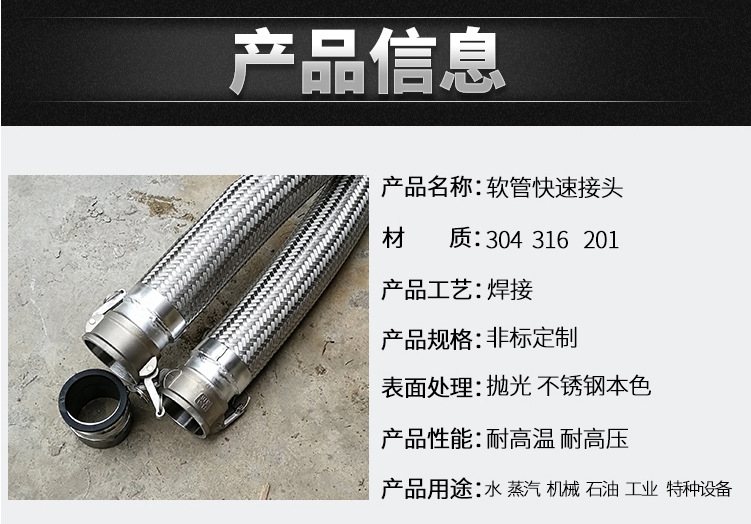

  5.快速接头与输送管道不允许钢性连接,必须有一段软性管过渡连接,可选用我公司生产的不锈钢金属软管。

  6.用户可提供以下参数,由我公司帮助选型:内管管径;设备直径、长度和宽度;转速、压力、温度;与设备的连接管径;输入、引出管管径;法兰尺寸;工作介质等。



快速接头A

SIZE

1/2"

3/4"

1"

11/4"

11/2"

2"

21/2"

3"

4"

5"

6"

A

21.4

21.5

24

28

36

45.6

56.5

73

98

123

149.5

B

38

38

46

56

58

64

80

71

74

82

84

C

28

32

40

48

56

66

83

96

124

152

185

快速接头B

SIZE

1/2"

3/4"

1"

11/4"

11/2"

2"

21/2"

3"

4"

5"

6"

A

14

21

25

31

38

50

61

75

100

125

149

B

48

48.5

59

68

68

77

85

92

96

102

115

E

31.5

31.5

38.5

46

46

52

54

58.5

57.5

62

70

快速接头C

SIZE

1/2"

3/4"

1"

11/4"

11/2"

2"

21/2"

3"

4"

5"

6"

A

14

14

20

26

31

43

55

67

92

115

140

B

91

91

103.5

116

121

135

132

164

161

185

212

D

20

20

26

33

39

52

66

77

104.5

130

155

E

31.5

31.5

38.5

46

46

52

54

58.5

57.5

60

70

快速接头D

SIZE

1/2"

3/4"

1"

11/4"

11/2"

2"

21/2"

3"

4"

5"

6"

A

17

20

25

31

38

50

59

78

98

125

150

B

46

48.5

59

68

68

77

84

91

94

100

116

C

28

32

40

48

56

66

83

96

123.5

152

185

E

31.5

31.5

38.5

46

46

52

54

58.5

57.5

60

70
